IEC60335插头力矩试验装置|GB4706.1插脚扭矩试验仪
产品概述：
符合IEC60335-1、GB4706.1之22.3的试验要求。通过将被测器具插脚按正常使用插入到一个不带接地触点的插座来确定其是否合格。在此插座插合面后8mm处，并在这些接触套管所在的平面内有一个水平枢轴。通过至少为0.1mm的位移传感器A来确定此距离。插合面保持在垂直平面内，测试此处力矩，测试范围0-1Nm，至少为0.01Nm。（保持插座本身在垂直平面上的力矩不包括在测试值内）能在插脚的纵线方向给每个插脚施加50N的拉力1min。能通过位移传感器A测试插脚的位移。能对每个插脚在每个方向施加0.4Nm的扭矩，并能设置试验时间，显示实际施加的扭矩值，至少为0.01Nm
符合标准：根据BS1363.3标准要求结构设计制造
应用领域：用于检验要插入固定式输出插座、装有插销的装置在插入输出插座后，其对输出插座所施加的力矩大小。
产品特点：
1、本装置采用BS1363.3标准要求结构设计制造，灵敏性好，外形美观。
2、由于各国插头标准的差异，配有一个插，可加配
3、带有水平调节装置；
4、力矩公式：刻度值（m）X砝码(N)
使用说明：
一、 产品简要描述：

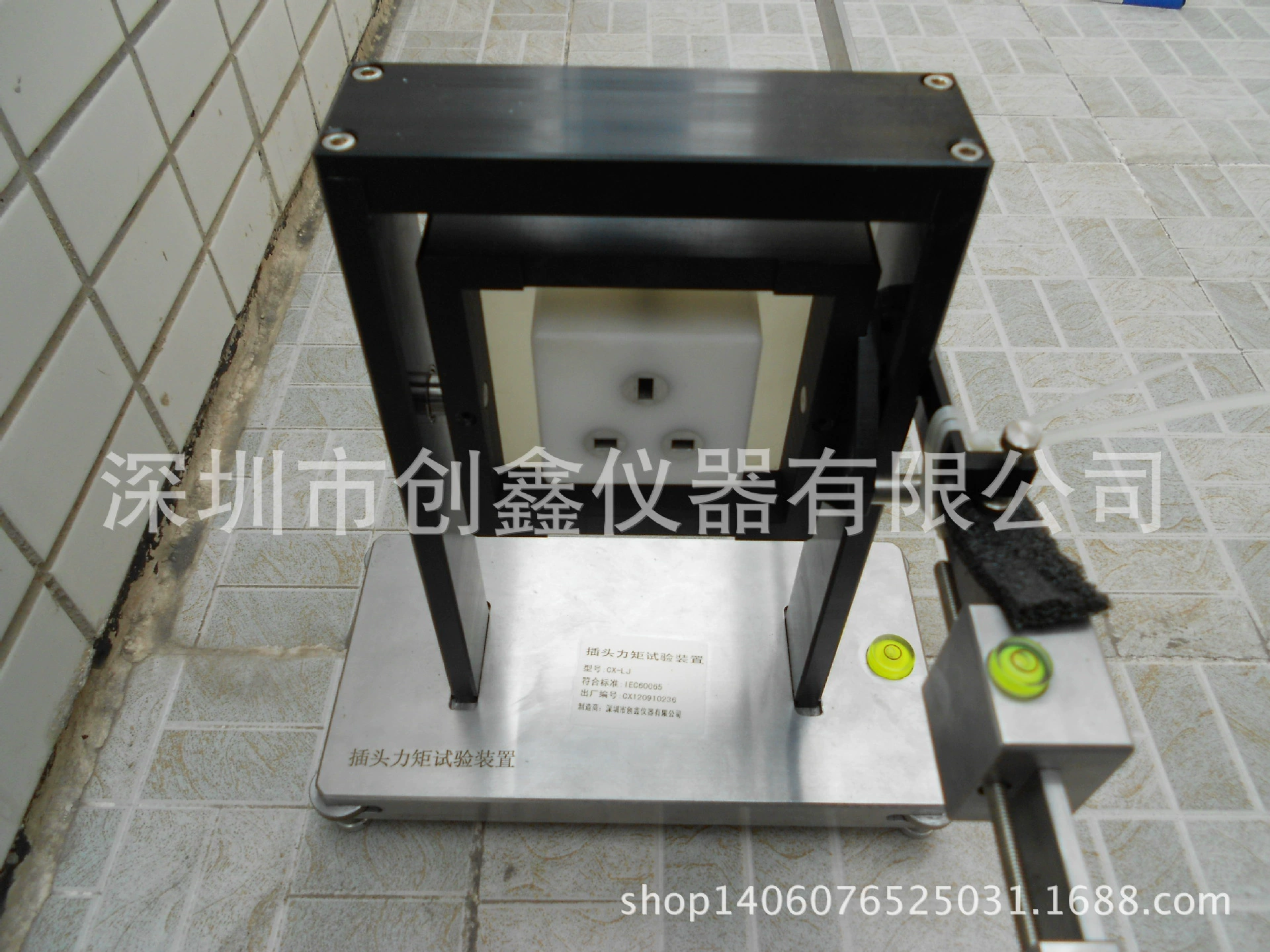

插头力矩试验装置用于检验要插入固定式输出插座、装有插销的装置在插入输出插座后，其对输出插座所施加的力矩大小。
本装置采用BS1363.3标准要求结构设计制造，灵敏性好，外形美观。
由于各国插头标准的差异，本装置只配一个插座夹具，如实际试验超过插座夹具，需要加配。
二、装置的安装
装置放在水平台面上，调整地脚，使装置至水平状态，水泡在中心位置。
三、装置的使用方法
1、 试样的安装
l 选择适当的插座夹具安装固定。
l 选择适当的配重砝码置零并调好水平状态。
l 试样应尽量插入插座夹具并固定。
2、 力矩测量
移动配重砝码，直到力臂再次保持水平状态。
力矩公式：刻度值（m）X砝码(N)
右图所示力矩值:0.01m X 1N = 0.01Nm
