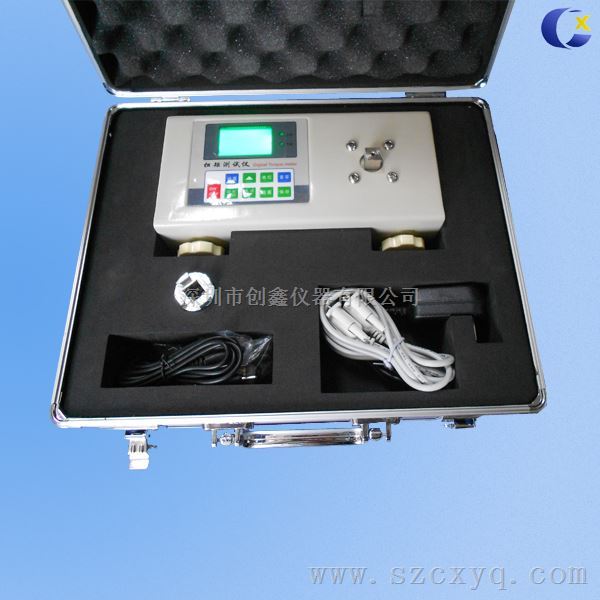

数字扭力测试仪
HP-10 、HP-20、HP-50 、 HP-100
一、用途
1、数字扭力测试仪是检测和测试及校准各种力矩的精密仪器；
2、用于测量和校正各种电批、风批、扭力批、扭力板手的力矩及扭力设定状况；
3、适用于各种需测量力矩的转轴、轴承等产品、卡具及夹具等工具。
广泛应用在五金加工、电子产品、电器、设备、相机、钟表、玩具、测量仪器及IT等行业，甚至军工、航天、汽车等行业。
二、主要特点
1、 操作简单，配备多种测量不同力矩的缓冲力配件，并可加外制夹具作其它用途。
2、扭力大小为高清晰液晶屏显示力矩数字，简单、阅读。
3、具有扭力跟随值和锁定并保持显示力矩（扭力值），即峰值。
4、灵敏度高、度高，可以为各种类型扭力工具设定、校正的力矩。
5、具有三种力矩单位切换功能：Lbf.in(磅力.英寸)、kgf.cm(公斤力.厘米)、N.m(牛顿.米)。
6、测试仪可以作顺时针方向和逆时针方向的测量力矩，即可作拧紧件和松开件的扭力。
7、结构上采用高强度钢材，而电子检测部分使用高科技数码电路控制系统，并采用德国的高传感器。
8、带有模拟信号输出口，提供多种信号应用，可进行波形观察，测量数据的记录分析。
9、电源使用可充电锂电池供电，仪器便于携带、安装。
三、技术指标
|
指 标 型 号 |
HP-10 |
HP-20 |
HP-50 |
HP-100 |
|
测量范围 磅力.英寸(Lbf.in) 公斤力.厘米(kgf.cm) 牛顿.米(N.m) |
0.15-9.00 0.15-10.00 0.015-1.0 |
0.15-18.00 0.15-20.00 0.015-2.0 |
1.5-45 1.5-50 0.15-5.0 |
1.5-90 1.5-100 0.15-10.0 |
|
精 度 |
±1%以内 |
|||
|
|
跟随值（TRACK）、峰值（PEAK） |
|||
|
|
600Hz |
|||
|
|
6V（5个1.2V锂电池组） |
|||
|
|
>500回 |
|||
|
|
5--7小时 |
|||
|
|
30小时以上 |
|||
|
|
输入:AC100-120V 50Hz /220-240V 60 Hz输出:DC7.2V 120mA |
|||
|
|
230mmX123mmX65mm |
|||
|
|
1.9公斤 |
|||
电批扭力计使用方法
一、电批扭力计使用
1、在使用扭力测试仪前，先确定测试仪电量是否足够，再打开电源开关。若电量不足时，在LCD左上方出现“LOBAT”，需充足电（充电时间3—5小时）。
2、要固定扭力测试仪，可使用固定旋钮。
3、调节调零旋钮来做扭力测试仪测试前数值调零。（调零时，模式开关必须处于TRACK档上。）
4、根据测试需要，选择单位切换开关来调整力矩单位。
5、选择需要的测量模式，通过测量模式开关选定跟随值（TRACK）或峰值（PEAK）。
6、当需要测量峰值时，设定模式开关至峰值（PEAK）档，测量出来的数值会保留5秒以上。假如按一下复位按钮，数据会自动清除归零。
7、根据不同的被测物，来选择匹配的带安全框的测试配件。当使用扭力测试仪测量电动螺丝刀或气动螺丝刀等工具时，选用合适的测试配件安置在测试传感头上。（可为不同的被测物定制合适的治具）
8、测量完成后，关闭电源，取下附件和待测物。
二、测力连接测试头使用
例如：测量校准自动停（带离合器）的电动螺丝刀正向扭力的方法如下
1、首先打开扭力测试仪电源开关，安置匹配带安全框的测试配件——选择测量单位——在（TRACK）档上进行调零——再选择（PEAK）测量模式进行测量。
2、设定电动螺丝刀正反转开关在正向位置，把它安装在测试配件上，按复位按钮（RESET）进行数值复位清零，启动它使之旋转直至自动停止。（弹簧绷紧属正常，再次测时需反向松开点弹簧。）
3、当电动螺丝刀停止时，显示板LCD上显示的测量数值为该电动螺丝刀的输出力矩。
4、再次反转启动电动螺丝刀，让测试弹簧退回原位高度，按复位按钮清除数值，测试电动螺丝刀扭力，重复以上测量几次，纪录好数据，多次比较出电动螺丝刀输出的准确扭力。
5、要设定电动螺丝刀的固定输出力矩，经过调整电动螺丝刀的扭力调节器，用以上方法测量作出数据，设定好电动螺丝刀的输出扭力。
（注意：在测试电动螺丝刀时有条件情况下，使用专用夹具将电动螺丝刀固定住，测试出的数据最准确。当用手握电动螺丝刀来测试时，尽量保持其稳定度，以确保所测量出的数据准确性高。否则所测量数据会有相差，属正常，因为仪器灵敏度高，手握电动螺丝刀时，稳定度不够，会使所测数据有偏差。另测量不带自动停（离合器）的电动或气动起子时，只能按习惯使用起子的方法来作测量，否决误差会较大。）
五、测力连接测试头使用：
利用其可以测量除电动螺丝刀以外的其它工具的扭力。比如：转轴、手表链、灯座等扭力及校准扭力工具等。
除用高转接器或螺纹杆外，亦可自制转接器将不同尺寸的扭力工具头连接到连接座作测量。
在使用扭力测试件时应注意下列几点：
①测试头和缓冲扭力测试件应密切吻合，并加于用螺丝锁紧固定之；
②附属物（如夹具等）需足够耐力强度，才不至于测量时造成事故；
③在测试头垂直方向上的重量负载不超过10公斤；
④不可给测力测试头施加冲击力，否则会使其内部传感器损坏；
